Cum se calculează puterea unui motor trifazat de curent alternativ?

Calcularea puterii unui motor trifazat de curent alternativ este un aspect crucial atât pentru ingineri, cât și pentru cei implicați în achiziționarea unor astfel de motoare. În calitate de furnizor de motoare trifazate de curent alternativ, înțeleg semnificația acestor cunoștințe și implicațiile sale practice în diverse aplicații industriale.

Înțelegerea elementelor de bază ale motoarelor trifazate de curent alternativ

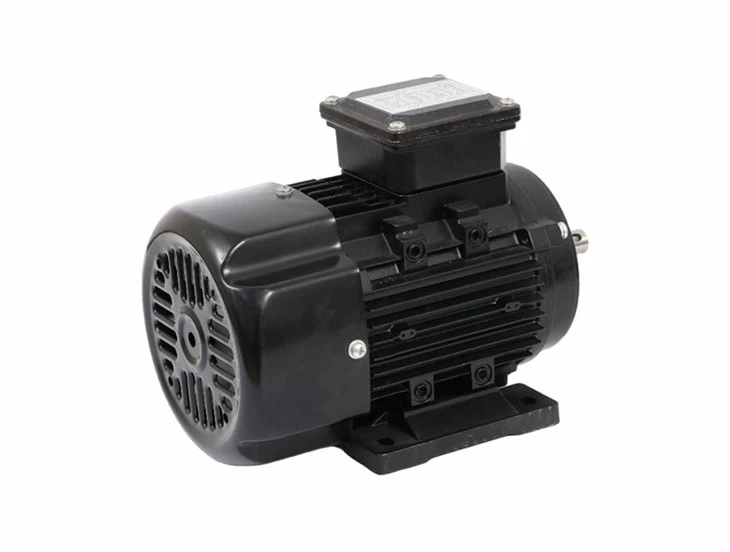

Înainte de a intra în calculul puterii, este esențial să înțelegeți ce este un motor trifazat de curent alternativ. Un motor trifazat de curent alternativ este un tip de motor electric care funcționează pe o sursă de alimentare trifazată. Acest tip de motor este utilizat pe scară largă în aplicații industriale datorită eficienței sale ridicate, fiabilității și funcționării fără probleme. Există diferite tipuri de motoare trifazate de curent alternativ disponibile pe piață, cum ar fiMotor standard trifazat de curent alternativ,Motor cu inducție trifazat de curent alternativ, șiMotor trifazat AC cu 4 poli.

Context teoretic pentru calculul puterii

Puterea unui motor trifazat de curent alternativ poate fi calculată folosind diferite formule în funcție de parametrii cunoscuți. Cea mai comună abordare este utilizarea parametrilor electrici, cum ar fi tensiunea, curentul și factorul de putere.

Puterea aparentă (S) într-un sistem trifazat este dată de formula (S=\sqrt{3}V_{L}I_{L}), unde (V_{L}) este tensiunea de la linie la linie și (I_{L}) este curentul de linie. Puterea aparentă reprezintă puterea totală care este furnizată motorului. Cu toate acestea, nu toată această putere este folosită pentru a face lucrări utile.

Puterea reală (P), care este puterea efectivă consumată de motor pentru a efectua lucrări mecanice, este dată de formula (P = \sqrt{3}V_{L}I_{L}\cos\varphi), unde (\cos\varphi) este factorul de putere al motorului. Factorul de putere este o măsură a modului în care motorul convertește puterea electrică în putere mecanică. Un factor de putere de 1 indică faptul că toată puterea electrică este convertită în putere mecanică, în timp ce un factor de putere mai mic înseamnă că există o pierdere de putere sub formă de căldură sau altă energie neutilă.

Proces de calcul pas cu pas

Să trecem prin procesul pas cu pas de calcul al puterii unui motor trifazat de curent alternativ.

Pasul 1: Determinați tensiunea de la linie la linie ((V_{L}))
Tensiunea linie la linie este tensiunea dintre oricare două dintre cele trei faze ale sursei de alimentare. În majoritatea aplicațiilor industriale, tensiunile standard de la linie la linie sunt 208V, 230V, 400V, 460V etc. Puteți măsura această tensiune folosind un multimetru sau o puteți obține din specificațiile sursei de alimentare.

Pasul 2: Măsurați curentul de linie ((I_{L}))
Curentul de linie este curentul care trece prin fiecare dintre cele trei faze. Puteți măsura curentul de linie folosind o clemă - pe ampermetru. Asigurați-vă că măsurați curentul în fiecare fază și luați o medie dacă curenții nu sunt exact la fel.

Pasul 3: Obțineți factorul de putere ((\cos\varphi))
Factorul de putere al motorului poate fi găsit de obicei în fișa tehnică a motorului. Dacă fișa de date nu este disponibilă, puteți estima factorul de putere în funcție de tipul și dimensiunea motorului. De exemplu, motoarele cu inducție mici pot avea un factor de putere în intervalul 0,7 - 0,8, în timp ce motoarele mai mari pot avea un factor de putere mai apropiat de 0,9.

Pasul 4: Calculați puterea reală ((P))
Odată ce aveți valorile (V_{L}), (I_{L}) și (\cos\varphi), puteți calcula puterea reală folosind formula (P=\sqrt{3}V_{L}I_{L}\cos\varphi).

De exemplu, dacă tensiunea de la linie la linie (V_{L} = 400V), curentul de linie (I_{L}= 10A) și factorul de putere (\cos\varphi = 0,8), atunci puterea reală (P=\sqrt{3}\times400\times10\times0,8\approx5542W) sau (5,542W) sau (5,542W).

Considerații practice în calculul puterii

Când se calculează puterea unui motor trifazat de curent alternativ în scenarii din lumea reală, există câteva considerații practice de reținut.

Eficiența motorului ((\eta))
Puterea calculată folosind formula de mai sus oferă puterea electrică de intrare motorului. Cu toate acestea, eficiența motorului intră în joc atunci când se ia în considerare puterea mecanică de ieșire. Puterea mecanică de ieșire (P_{out}) a motorului este dată de formula (P_{out}=P\times\eta), unde (\eta) este randamentul motorului. Eficiența motorului poate fi găsită și în fișa tehnică a motorului. De exemplu, dacă eficiența motorului este de 0,9, atunci puterea mecanică de ieșire (P_{out}=5,542\times0,9 = 4,988kW) în exemplul anterior.

Variații de încărcare
În aplicațiile practice, sarcina pe motor poate varia. Un motor poate funcționa la sarcină maximă, sarcină parțială sau chiar fără sarcină. Factorul de putere și eficiența motorului se pot modifica în funcție de sarcină. De exemplu, factorul de putere al unui motor poate fi mai mic la sarcină parțială comparativ cu sarcina completă. Prin urmare, este important să se ia în considerare condițiile reale de funcționare ale motorului atunci când se calculează puterea acestuia.

Armonice
Armonicele din sursa de alimentare pot afecta, de asemenea, calculul puterii. Armonicele sunt frecvențe suplimentare care sunt prezente în sursa de alimentare, care pot cauza pierderi crescute în motor și pot afecta performanța acestuia. Pentru a ține seama de armonici, pot fi necesare analizoare de putere mai avansate pentru a măsura cu precizie puterea.

Importanța calculului precis al puterii

Calculul precis al puterii motoarelor trifazate de curent alternativ este de cea mai mare importanță din mai multe motive.

Eficiență energetică
Calculând cu precizie puterea motorului, puteți determina consumul de energie al acestuia. Aceste informații pot fi folosite pentru a selecta cel mai eficient motor din punct de vedere energetic pentru o anumită aplicație. Motoarele eficiente energetic pot reduce semnificativ costurile cu electricitatea pe termen lung.

Dimensionarea motorului
Dimensionarea corectă a motorului este crucială pentru funcționarea fiabilă a motorului. Dacă un motor este subdimensionat, se poate supraîncălzi și defecta prematur. Pe de altă parte, dacă un motor este supradimensionat, acesta va funcționa cu o eficiență mai scăzută și va pierde energie. Calculul precis al puterii ajută la selectarea motorului de dimensiunea potrivită pentru aplicație.

Proiectarea sistemului
Într-un sistem electric mai mare, consumul de energie al motoarelor trifazate de curent alternativ trebuie luat în considerare pentru proiectarea corectă a sistemului. Aceasta include dimensionarea componentelor de distribuție electrică, cum ar fi transformatoarele, întreruptoarele și cablurile.

Concluzie și apel la acțiune

Calcularea puterii unui motor trifazat de curent alternativ este un proces fundamental, dar complex, care necesită o bună înțelegere a principiilor electrice și a considerațiilor practice. În calitate de furnizor de motoare trifazate de curent alternativ, ne angajăm să oferim clienților noștri motoare de înaltă calitate și suportul tehnic necesar. Dacă sunteți implicat într-un proiect care necesită motoare trifazate de curent alternativ și aveți nevoie de asistență pentru calcularea puterii sau selectarea motorului, vă încurajăm să ne contactați pentru o discuție detaliată. Avem o gamă largă deMotor standard trifazat de curent alternativ,Motor cu inducție trifazat de curent alternativ, șiMotor trifazat AC cu 4 polipentru a satisface cerințele dumneavoastră specifice.

Referințe

• Fundamentele mașinilor electrice de Stephen J. Chapman
• Analiza și proiectarea sistemelor de alimentare de J. Duncan Glover, Mulukutla S. Sarma și Thomas J. Overbye
