Cum se măsoară grosimea componentelor cadrului motorului?

Hei acolo! În calitate de furnizor de componente pentru cadru de motor, sunt adesea întrebat despre cum se măsoară grosimea acestor componente. Este un pas crucial în asigurarea calității și performanței motoarelor în care sunt utilizate. În acest blog, voi împărtăși câteva metode practice și considerații pentru măsurarea grosimii componentelor cadrului motorului.

De ce este importantă măsurarea grosimii

În primul rând, să vorbim despre de ce măsurarea grosimii componentelor cadrului motorului este atât de importantă. Grosimea afectează direct integritatea structurală, disiparea căldurii și performanța electrică a motorului. Dacă componentele sunt prea subțiri, este posibil ca acestea să nu poată rezista solicitărilor mecanice și vibrațiilor în timpul funcționării. Pe de altă parte, dacă sunt prea groase, ar putea duce la creșterea greutății și a costurilor, precum și la o eficiență redusă.

Instrumente pentru măsurarea grosimii

Există mai multe instrumente pe care le puteți folosi pentru a măsura grosimea componentelor cadrului motorului. Iată câteva dintre cele mai comune:

Şubler Vernier

Un șubler vernier este un instrument versatil care poate măsura atât dimensiunile interne, cât și cele externe ale unui obiect, inclusiv grosimea. Are o scară principală și o scară vernier glisantă care permite măsurători precise. Pentru a măsura grosimea unei componente a cadrului motorului cu un șubler vernier, pur și simplu deschideți fălcile etrierului și așezați-le pe ambele părți ale componentei. Apoi, citiți măsurarea pe scară. Asigurați-vă că efectuați mai multe măsurători în puncte diferite pentru a asigura acuratețea.

Micrometru

Un micrometru este un alt instrument de măsurare de precizie care este utilizat în mod obișnuit pentru măsurarea dimensiunilor mici, cum ar fi grosimea componentelor cadrului motorului. Oferă măsurători chiar mai precise decât un șubler vernier. Pentru a utiliza un micrometru, așezați componenta între nicovală și axul micrometrului. Apoi, întoarceți degetarul până când atinge ușor componenta. Citiți măsurarea de pe cântarul mânecă și degetar. Ca și în cazul șublerului vernier, luați mai multe măsurători în diferite locații pentru a obține o grosime medie.

Indicator de grosime cu ultrasunete

Pentru măsurarea grosimii componentelor în care accesul direct este limitat sau în care este necesară testarea nedistructivă, un indicator de grosime cu ultrasunete este o opțiune excelentă. Acest instrument funcționează prin trimiterea undelor ultrasonice prin material și măsurarea timpului necesar pentru ca undele să revină. Cunoscând viteza sunetului în material, gabaritul poate calcula grosimea. Calibrele de grosime cu ultrasunete sunt utile în special pentru măsurarea grosimii componentelor cadrului motorului curbate sau cu formă neregulată.

Procesul de măsurare

Acum că am acoperit instrumentele, să trecem prin procesul pas cu pas de măsurare a grosimii componentelor cadrului motorului.

Pregătirea

Înainte de a începe măsurarea, asigurați-vă că componenta este curată și fără reziduuri sau contaminanți. Acest lucru va asigura măsurători precise. De asemenea, verificați instrumentul de măsurare pentru a vă asigura că este calibrat corect. Dacă nu este, este posibil să obțineți măsurători inexacte.

Preluarea măsurătorilor

După cum am menționat mai devreme, luați mai multe măsurători în diferite puncte ale componentului. Acest lucru este important deoarece grosimea componentei poate varia ușor din cauza proceselor de fabricație. De exemplu, dacă măsurați grosimea aComponentele cadrului motorului, este posibil să luați măsurători în partea de sus, de jos și pe părțile laterale ale cadrului.

Înregistrarea și analiza datelor

După ce ați luat măsurătorile, înregistrați-le într-un caiet sau într-o foaie de calcul. Calculați grosimea medie și notați eventualele variații ale măsurătorilor. Dacă variațiile sunt semnificative, ar putea indica o problemă cu procesul de fabricație sau calitatea materialului.

Considerații pentru diferite tipuri de componente

Diferite tipuri de componente ale cadrului motorului pot necesita metode și considerații diferite de măsurare. Iată câteva exemple:

Capacul motorului

TheCapacul motoruluieste o parte importantă a motorului care protejează componentele interne și ajută la etanșarea motorului. Când măsurați grosimea capacului unui capăt de motor, acordați o atenție deosebită marginilor și găurilor de montare. Aceste zone pot avea grosimi diferite din cauza procesului de fabricație. De asemenea, asigurați-vă că măsurați grosimea în centrul capacului pentru a obține o medie precisă.

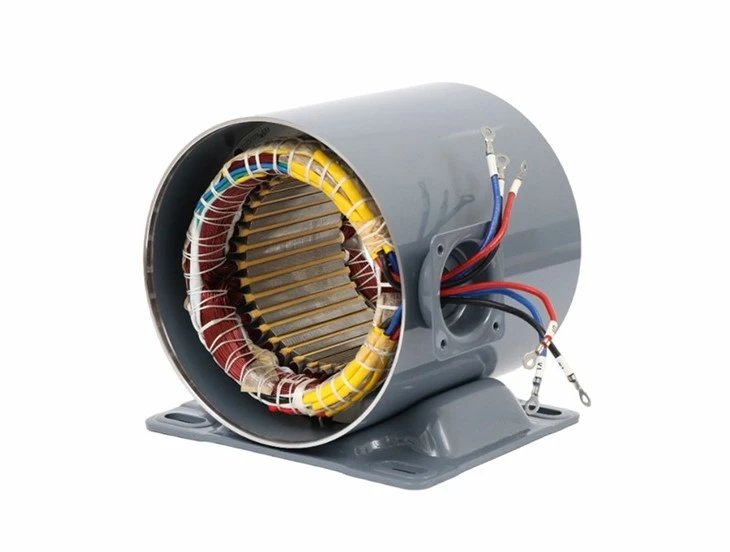

Componente ale motoarelor trifazate

Componente ale motoarelor trifazatesunt utilizate în multe aplicații industriale. Aceste componente au adesea forme și dimensiuni complexe, ceea ce poate face măsurarea grosimii mai dificilă. În unele cazuri, poate fi necesar să utilizați o combinație de instrumente de măsurare pentru a obține măsurători precise. De exemplu, ați putea folosi un șubler vernier pentru a măsura dimensiunile exterioare și un indicator de grosime cu ultrasunete pentru a măsura grosimea internă.

Controlul și asigurarea calității

Măsurarea grosimii componentelor cadrului motorului nu este importantă doar pentru asigurarea performanței motorului, ci și pentru controlul și asigurarea calității. Măsurând regulat grosimea componentelor, puteți detecta din timp orice defecte sau inconsecvențe și puteți lua măsuri corective. Acest lucru va ajuta la reducerea riscului de defecțiuni ale produsului și la îmbunătățirea satisfacției clienților.

Concluzie

Măsurarea grosimii componentelor cadrului motorului este un pas critic în procesul de producție și control al calității. Folosind instrumentele potrivite și urmând procedurile adecvate, vă puteți asigura că componentele îndeplinesc specificațiile necesare și funcționează conform așteptărilor. Dacă sunteți în căutarea unor componente de înaltă calitate pentru cadru de motor, nu ezitați să contactați pentru o discuție de achiziție. Suntem aici pentru a vă oferi cele mai bune produse și servicii pentru a vă satisface nevoile.

Referințe

• „Manual de măsurare mecanică”
• „Principii și aplicații ale testării cu ultrasunete”
