Care este cerința de rectilinie a unui ax în treaptă?

În domeniul ingineriei mecanice, arborele trepte joacă un rol esențial în transmiterea puterii și a mișcării între diferite componente. În calitate de furnizor dedicat arborelui treptat, am fost martor direct la importanța critică a dreptății în aceste componente esențiale. În această postare pe blog, voi aprofunda conceptul de cerințe de dreptate pentru arbori trepți, explorând de ce contează, cum sunt măsurați și implicațiile neconformității.

Înțelegerea semnificației dreptății în arborele trepte

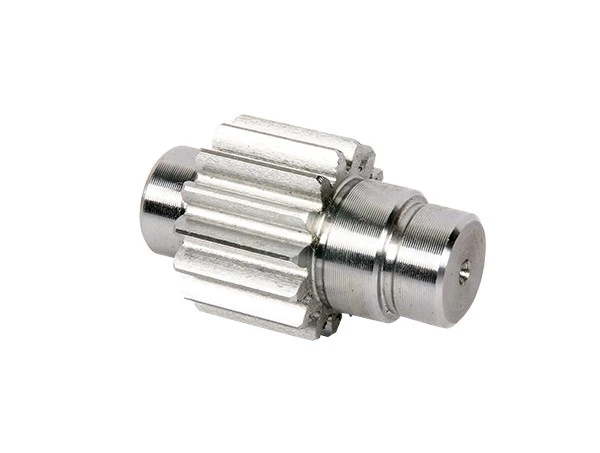

Un arbore treptat, după cum sugerează și numele, este un arbore cu diferite diametre pe lungimea sa. Acești arbori sunt utilizați în mod obișnuit în aplicații precumArborele de ieșire a motorului,Arborele angrenajului, șiArborele Motorului Electric. Dreptatea unui arbore treaptă este fundamentală din mai multe motive.

În primul rând, dreptatea asigură o transmisie lină și eficientă a puterii. Când un arbore este drept, sarcina este distribuită uniform pe lungimea sa. Această distribuție uniformă reduce concentrațiile de tensiuni, ceea ce poate duce la uzura prematură și defectarea arborelui și a componentelor conectate. De exemplu, într-un sistem de angrenaje, un arbore nedrepți poate provoca un contact neuniform al dinților, ceea ce duce la creșterea zgomotului, vibrațiilor și reducerea duratei de viață a angrenajului.

În al doilea rând, dreptatea este crucială pentru menținerea alinierii altor componente. Într-un ansamblu mecanic complex, un arbore treptat servește adesea ca referință pentru alinierea angrenajelor, rulmenților și altor piese. Dacă arborele nu este drept, poate cauza nealinierea acestor componente, ceea ce duce la ineficiențe operaționale și la deteriorarea potențială a întregului sistem.

Definirea cerințelor de dreptate

Cerința de dreptate a unui arbore treptat este de obicei definită în termeni de toleranțe geometrice. Toleranța geometrică este un sistem utilizat în desenele de inginerie pentru a specifica variația permisă a formei, orientării și locației caracteristicilor unei piese. Pentru dreptate, zona de toleranță este definită ca regiunea în care trebuie să se afle axa arborelui.

Toleranța de dreptate este de obicei exprimată ca dimensiune liniară, cum ar fi milimetri sau inci. De exemplu, o toleranță de dreptate de ±0,05 mm înseamnă că axa arborelui se poate abate de la o linie perfect dreaptă cu cel mult 0,05 mm pe o lungime specificată. Cerința specifică de dreptate pentru un arbore treptat depinde de mai mulți factori, inclusiv de aplicare, condițiile de funcționare și precizia întregului sistem.

În aplicațiile de înaltă precizie, cum ar fi dispozitivele aerospațiale sau medicale, cerințele de dreptate sunt extrem de stricte. Aceste aplicații necesită arbori cu toleranțe de dreptate foarte mici pentru a asigura fiabilitatea și performanța sistemului. Pe de altă parte, în aplicații mai puțin critice, cum ar fi unele produse de larg consum, cerințele de dreptate pot fi mai relaxate.

Măsurarea dreptății arborilor trepte

Există mai multe metode disponibile pentru măsurarea dreptății arborilor trepte. Una dintre cele mai comune metode este utilizarea unei mașini de măsurat în coordonate (CMM). Un CMM este un instrument de precizie care poate măsura coordonatele tridimensionale ale punctelor de pe suprafața unei piese. Măsurând o serie de puncte de-a lungul axei arborelui, CMM-ul poate determina abaterea arborelui de la o linie dreaptă.

O altă metodă este utilizarea sistemelor optice de măsurare. Aceste sisteme folosesc lasere sau alți senzori optici pentru a măsura forma arborelui. Sistemele optice de măsurare sunt fără contact, ceea ce înseamnă că pot măsura arborele fără a provoca daune. Ele sunt, de asemenea, foarte rapide și pot oferi măsurători de înaltă rezoluție.

În plus față de aceste tehnici avansate de măsurare, metode mecanice simple pot fi utilizate și pentru verificările de bază ale dreptății. De exemplu, un dreptar poate fi plasat de-a lungul arborelui, iar decalajul dintre cadru și arbore poate fi măsurat folosind un calibre. Deși această metodă este mai puțin precisă decât sistemele CMM sau de măsurare optică, poate oferi o modalitate rapidă și ieftină de a verifica dreptatea unui arbore.

Implicațiile nerespectării cerințelor de dreptate

Atunci când un arbore treptat nu îndeplinește cerințele de dreptate, acesta poate avea mai multe implicații negative. După cum sa menționat mai devreme, arborii nedrepți pot cauza distribuția neuniformă a sarcinii, ceea ce duce la uzura prematură și defectarea arborelui și a componentelor conectate. Acest lucru poate duce la creșterea costurilor de întreținere, timpi de nefuncționare și potențiale pericole de siguranță.

În plus, arborii neconformi pot afecta și performanța întregului sistem. De exemplu, într-un motor, un arbore nedrept poate face ca motorul să funcționeze ineficient, consumând mai multă energie și producând mai multă căldură. Acest lucru poate duce la reducerea duratei de viață a motorului și la creșterea costurilor de operare.

Controlul dreptății în timpul producției

În calitate de furnizor de arbori trepți, luăm mai multe măsuri pentru a ne asigura că arborii noștri îndeplinesc cerințele de dreptate. În timpul procesului de fabricație, folosim tehnici și echipamente avansate de prelucrare pentru a minimiza abaterea de la dreptate. De exemplu, folosim strunguri și polizoare de precizie care sunt capabile să producă arbori cu niveluri ridicate de precizie.

De asemenea, implementăm un sistem cuprinzător de control al calității pentru a monitoriza dreptatea arborilor noștri. Acest sistem include inspecții în proces și inspecții finale folosind metodele de măsurare descrise mai sus. Dacă un arbore nu îndeplinește cerințele de dreptate, acesta este fie relucrat, fie respins pentru a se asigura că numai arbori de înaltă calitate sunt livrați clienților noștri.

Concluzie

În concluzie, cerința de dreptate a unui arbore treptat este un factor critic care afectează performanța, fiabilitatea și longevitatea sistemelor mecanice. În calitate de furnizor de arbore trepte, înțelegem importanța îndeplinirii acestor cerințe și ne angajăm să oferim clienților noștri arbori de înaltă calitate, care îndeplinesc sau depășesc așteptările acestora.

Dacă aveți nevoie de arbori trepți pentru aplicația dvs., fie că este vorba de unArborele de ieșire a motorului,Arborele angrenajului, sauArborele Motorului Electric, vă invităm să ne contactați pentru o discuție detaliată despre cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ajute în selectarea treptelor potrivite pentru nevoile dumneavoastră și pentru a asigura un proces de achiziție fără probleme.

Referințe

• Manual de proiectare de inginerie mecanică, ediția a treia, de Robert C. Juvinall și Kurt M. Marshek
• Manual de dimensionare și toleranță geometrică, de James R. Dvorak
• Inginerie și tehnologie de fabricație, ediția a patra, de Serope Kalpakjian și Steven R. Schmid
